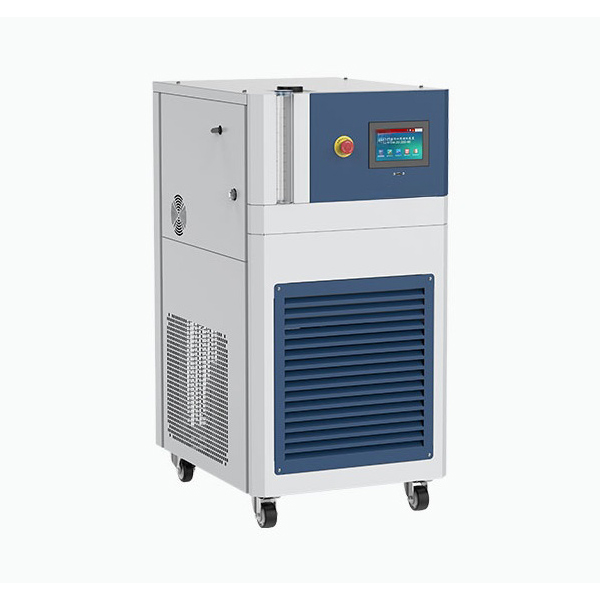

Name: 방폭 순환 가열 서모스탯 (냉각 기능 포함)
Brand: trustlee-gb

방폭 순환 가열 온도 조절기

방폭 순환 가열 온도조절기는 위험 환경에서 안전하고 안정적인 작동을 위해 설계되었습니다. 완전 밀폐형 순환 구조, 내압성 및 내식성 부품, 방폭 전기 시스템을 갖추어 폭발성 가스 환경에서도 신뢰성 있는 성능을 보장하며 공랭식 및 수랭식 응축 모드를 지원합니다.

주요 특징

위험 환경용 설계:모든 전기 부품, 접속함 및 운영 시스템은 방폭 규격을 준수하여 폭발성 가스 환경에서 안전한 작동을 보장합니다.
광범위한 온도 범위 작동:-40°C ~ +200°C 범위에서 안정적으로 작동하여 고온 및 저온 반응이 교대로 필요한 환경에 적합합니다.
통합 모듈 설계:냉각, 가열, 순환 및 지능형 제어를 하나의 컴팩트한 시스템에 통합하여 높은 시너지 효과를 발휘합니다.
이중 응축 모드:독립 운영을 위한 공랭식, 공장 중앙 냉각을 위한 수냉식 모두 에너지 효율적입니다.
정밀 지능형 제어:고정값 및 다단계 프로그램 온도 제어를 지원하며, 내장된 7인치 터치 스크린으로 실시간 표시 및 곡선 추적이 가능합니다.
강력한 프로그램 제어:최대 120개 그룹의 온도 프로그램 구성 가능(각 그룹당 100개 구간). 선형 온도 상승/하강, 단열 구간 전환, 복잡한 공정 제어 지원.
강력한 통신 및 통합:RS485 및 MODBUS RTU 프로토콜 지원으로 DCS 및 PLC 시스템에 원격 모니터링 접근 가능.
다중 안전 보호:과열, 과전류, 지연 시작, 고전압 경보, 열 보호, 고장 시 자동 정지 등 포괄적인 안전 기능 제공.
안정적인 유체 순환:액체 레벨 모니터링 및 팽창 탱크 자동 조절로 열전달 유체 안정성 유지 및 누출 또는 역류 방지.
우수한 소재 선택:핵심 부품에 304 스테인리스강 및 폴리머 방폭 재질을 사용하여 부식, 압력, 저온 및 고온에 대한 내성을 제공합니다.

작동 원리

냉동 메커니즘:롤링 로터 압축기 냉각 방식을 사용하며, 냉매는 압축, 응축, 감압, 증발 과정을 거쳐 열을 흡수하고 신속한 냉각을 달성합니다. 응축기 옵션으로는 공랭식 핀형 및 수냉식 동축관 열교환기가 있습니다.
가열 메커니즘:플랜지형 열매체 히터를 열매체에 삽입하여 신속하고 균일한 가열 및 빠른 응답성을 제공하며, 최대 200°C까지 유지 가능합니다.
유체 순환 원리:고/저온 내성 차폐 펌프가 폐쇄형 고속 루프 내에서 열전달 유체를 구동합니다. 팽창 탱크는 열팽창으로 인한 부피 변화를 흡수/방출하여 안정적인 작동을 보장합니다.
제어 논리:PID 알고리즘이 가열/냉각 출력을 자동 조정하여 정밀한 온도 제어를 실현합니다. 고정값/프로그램 제어, 균일한 온도 상승/하강, 보온 기능 및 실시간 데이터 기록을 지원합니다. 터치 스크린에 설정 온도, 실제 온도, 가동 시간 및 고장 상태를 표시합니다.

대표적 적용 분야

석유화학 분야:유해 물질 취급 시 반응 온도 제어가 필요한 합성, 정제, 촉매 공정.
제약 및 생물학적 반응:원료 합성, 발효, 결정화 공정으로 GMP 작업장 방폭 요구사항이 적용되는 경우.
신에너지 산업:방폭 온도 제어 기능이 필요한 배터리 노화 시험, 초전도체 연구, 연료전지 냉각 공정.
도료, 염료, 잉크 산업:유기 용매 환경에서의 반응기 온도 제어 또는 응축수 수집.
과학 연구/대학 실험실:가연성 시약이 포함된 실험 반응 시스템, 인원 안전 보장.
수소 생산/저장 시스템:고압 조건 하에서 안정적인 작동을 위한 수소 관련 장비의 온도 제어.

방폭 순환 가열 서모스탯 (냉각 기능 포함)

모델

HC20-18(W)

HC20-11(W)

HC20-7(W)

온도 범위

-40°C ~ +200°C

온도 안정성

±0.5°C

총 전력

5.7kw

11.1kw

18.6kw

200°C에서의 냉각 능력

12kw

6kw

3kw

100°C에서의 냉각 능력

8.6kw

6kw

3kw

25°C에서의 냉각 능력

5.8kw

4.5kw

2.4kw

-10°C에서의 냉각 능력

4.5kw

4.2kw

1.4kw

-20°C에서의 냉각 능력

3.5kw

3.2kw

1.2kw

-30°C에서의 냉각 능력

2kw

0.85kw

-40°C에서의 냉각 능력

1.1kw

0.25kw

히터 정격 전력

12kw

6kw

3kw

냉각 방식

공랭식 또는 수냉식

냉매

R404A

순환 펌프 유량

분당 45L

분당 30L

분당 25L

순환 펌프 압력

1.4bar

순환 인터페이스 크기

R3/4

열매체 최대 점도

30cp

소음 수준

68db

65db

68db

통신 인터페이스

USB, RS485

보호 등급

IP20

오염 수준

주변 온도

5°C ~ 35°C

전원

380Vac, 50Hz, 3상

전류

33A

20A

10.5A

전기 연결 방식

3상 4선식

외부 치수

755Wx1300Dx1795H mm

655Wx1000Dx1480H mm

무게

460kg

430kg

270kg
