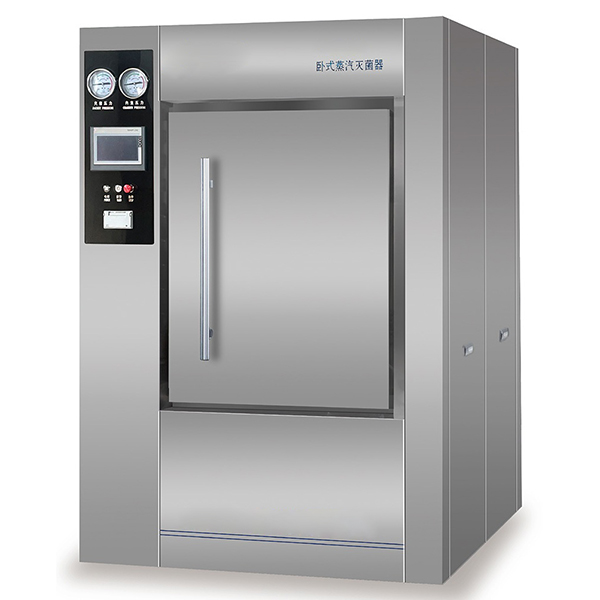

예진공 수평 압력식 증기 멸균기

프리-진공 수평 압력식 증기 멸균기 공장

프리진공 수평 압력식 증기 멸균기는 현대적인 프리진공 기술과 증기 멸균 원리를 결합하여 의료 장비, 실험실 기기, 식품 포장재 등의 효율적인 멸균에 널리 사용됩니다.

설명
프리-진공 수평 압력 증기 멸균기는 내장된 프리-진공 펌핑 시스템을 통해 고온 고압 환경에서 신속하게 멸균 과정을 완료하여 모든 품목이 철저히 멸균될 수 있도록 보장합니다.

프리진공 수평 압력 증기 멸균기의 주요 특징

  1. 수평 직사각형 챔버 설계: 보강 바와 재킷 구조를 갖춘 수평 직사각형 챔버를 사용하여 장비의 안정성을 효과적으로 향상시키고, 열의 균일한 분포를 보장하며, 단열 성능을 개선하고 건조 효과를 최적화합니다.
  2. 내장형 톱니형 모터 도어 잠금 구조: 도어 잠금 구조에 모터 내장형 톱니형 설계를 적용하여 고장률을 낮추고 장비의 안전성과 신뢰성을 향상시킵니다. 도어 밀봉 불량으로 인한 고압 상태에서의 장비 누출을 방지합니다.
  3. 공압식 밀폐 도어 설계: 공압식 밀폐 기능을 제공하며, 단일 및 이중 도어 연동 시스템을 지원합니다. 이중 도어 설계는 멸균 과정에서 도어가 제대로 닫히지 않는 위험을 더 효과적으로 방지하여 작업자의 안전을 보장합니다.
  4. 장비 검증 인터페이스: 표준 장비 검증 인터페이스를 제공하여 장비 교정 및 테스트를 용이하게 수행할 수 있도록 하여 장기간 사용 시에도 효율적이고 안정적인 성능을 유지합니다.
  5. 배관 시스템의 최적화된 설계: SUS304 스테인리스 스틸 배관, 클램프식 퀵 핏으로 설치 및 청소가 용이하며 내식성을 향상시킵니다.
  6. HMI 인간-기계 인터페이스 및 PLC 제어 시스템: 장비에는 고급 HMI 인간-기계 인터페이스가 장착되어 있으며, 터치 스크린과 PLC 제어가 결합되어 조작이 쉽고, 살균 상태 및 다양한 매개 변수를 실시간으로 표시합니다.
  7. F0 값과 온도 및 시간의 이중 보증: 이중 매개변수 제어를 통해 F0 값과 온도 및 시간을 동시에 제어하여 살균 효과를 보장하고, 각 배치의 살균 공정이 엄격한 기준을 충족할 수 있도록 합니다.
  8. 완벽한 기록 보관: 장비 내장 자동 기록 보관 기능으로 각 멸균 공정 데이터를 기록하여 품질 추적 및 감사 지원을 제공합니다.
  9. 다중 안전 보호 설계: 과압 보호, 과열 보호, 저수위 보호 등 다양한 안전 메커니즘을 통해 장비 작동 중 사고 발생을 방지하고 작업자의 안전을 보장합니다.
  10. 프로그램 선택 및 다양한 살균 공정: 직물, 기구, 액체 등 다양한 품목의 살균을 지원하며, BD 테스트, 압력 유지 테스트 등 특수 프로그램을 통해 다양한 산업의 요구를 충족합니다.

프리-진공 수평 압력 증기 멸균기의 주요 장점

  1. 고효율 및 신뢰성 높은 살균 성능: 프리 진공 기술을 통해 살균 효율이 크게 향상되어 물품 내부까지 효과적으로 침투할 수 있으며, 복잡한 형상의 물품이나 파이프라인도 철저하게 살균할 수 있습니다.
  2. 에너지 절약 및 환경 보호: 최적화된 재킷 구조와 배관 설계로 에너지 손실과 운영 비용을 절감합니다. 효율적인 단열 및 열교환 시스템으로 각 멸균 공정의 에너지 효율을 극대화합니다.
  3. 높은 안전성: 장비 설계는 작업자 안전에 중점을 두어, 도어 잠금 연동 장치, 전자 제어 과열 및 과압 보호와 같은 다중 안전 보호 시스템을 갖추어 고압, 고온 환경에서 장비의 안정성을 보장합니다.
  4. 편리한 운영: HMI(인간-기계 인터페이스)를 장착하여 터치 스크린 조작이 간단하고 직관적이며, 간단한 조작으로 매개변수 설정, 프로그램 선택 및 보고서 처리를 완료할 수 있어 작업 효율을 크게 향상시킵니다.
  5. 강력한 추적성: 내장된 살균 파일 기록 시스템을 통해 각 살균 공정 데이터를 추적할 수 있어 산업 규정 및 품질 관리 요구 사항을 준수합니다.
  6. 적응성: 다양한 선택적 살균 절차를 통해 서로 다른 요구에 따라 맞춤화할 수 있으며, 다양한 품목 및 산업 요구에 적응할 수 있습니다.

작동 원리

예진공 수평 압력식 증기 멸균기는 일련의 예진공 및 고온 고압 증기 멸균 공정을 통해 물품이 완전히 멸균되도록 보장합니다. 멸균 과정에서 내부는 먼저 예진공 시스템을 통해 진공 처리되어 물품 표면 및 내부의 공기를 제거한 후, 포화 증기를 주입하여 증기의 고온 고압을 이용해 미생물을 완전히 사멸시킵니다. 멸균 완료 후 장비는 자동으로 증기를 배출하여 냉각 및 건조를 진행함으로써 멸균된 물품에 잔류 수분이 없도록 합니다. F0 값과 시간의 이중 제어는 멸균 과정을 더욱 정확하게 만들고 멸균 효과의 안정성과 신뢰성을 보장합니다.

적용 분야

  1. 의료 산업: 병원, 클리닉, 수술실 등에서 각종 의료 장비, 드레싱, 수술 용품 등을 소독 및 멸균하여 교차 감염을 방지하고 의료 안전을 보장하는 데 널리 사용됩니다.
  2. 실험실: 생물학 실험실, 과학 연구 실험실의 유리 기구, 배지, 실험실 용품 등의 멸균 처리에 적합하여 실험 환경의 무균 상태를 보장합니다.
  3. 제약 산업: 제약 장비, 제약 포장재 및 실험실 용기의 살균에 사용되어 의약품의 무균 생산을 보장하고 의약품의 품질을 향상시킵니다.
  4. 치과 산업: 치과 기구 및 도구의 멸균에 사용되어 교차 감염을 방지하고 환자의 건강을 보호합니다.
  5. 식품 산업: 식품 생산 장비, 포장재 및 관련 기기 살균에 사용되어 식품 안전을 보장하고 식품 산업 위생 기준을 준수합니다.
  6. 기타 분야: 전자 장비, 실험실 용품 등의 살균에 활용되어 광범위한 적용 분야를 지원합니다.
기술적 파라미터
프리-진공 수평 압력 증기 멸균기 공장
모델 HA1-150D(S)(M) HA1-200D(S)(M) HA1-250D(S)(M) HA1-360D(S)(M) HA1-600D(S)(M) HA1-800D(S)(M) HA1-1000D(S)(M) HA1-1200D(S)(M) HA1-1500D(S)(M)
용량 150L 200L 250L 360L 600L 800L 1000L 1200L 1500L
설계 압력 -0.1MPa ~ 0.3MPa
작동 압력 0.245Mpa
진공 수준 -0.086Mpa
설계 온도 150°C
작동 온도 105°C ~ 138°C
온도 균일성 2°C 미만
급수 압력 0.1Mpa ~ 0.2Mpa
압축 공기 압력 0.4Mpa ~ 0.7Mpa
증기 압력 0.3Mpa ~ 0.7Mpa
증기 소비량 ≤14kg ≤16kg ≤18kg ≤25kg ≤30kg ≤35kg ≤42kg ≤50kg ≤60kg
물 소비량 ≤190kg ≤190kg ≤200kg ≤200kg ≤210kg ≤220kg ≤200kg ≤200kg ≤200kg
살균 챔버 치수 700x450x480mm 925x450x480mm 780x600x600mm 1000x600x600mm 1190x610x910mm 1450x610x910mm 1250x680x1180mm 1450x680x1180mm 1850x680x1180mm
외부 치수 950x1120x1760mm 1175x1120x1760mm 1030x1300x1900mm 1250x1300x1900mm 1440x1310x1900mm 1700x1310x1900mm 1500x1440x1950mm 1700x1440x1950mm 2100x1440x1950mm
전원 공급 380V 교류, 50Hz, 3상
무게, 단일 도어, 이중 도어 700kg, 750kg 830kg, 880kg 980kg, 1050kg 1080kg, 1150kg 1150kg, 1250kg 1200kg, 1300kg 1380kg, 1500kg 1530kg, 1650kg 1680kg, 1800kg
참고1 모델 HA1-150, HA1-200, HA1-250 및 HA1-360에는 살균 랙이 장착되어 있으며, 다른 모델에는 살균 트롤리와 이송 트롤리가 장착되어 있습니다.
참고2 모델에서 "D"는 싱글 도어를, "S"는 더블 도어를, "M"은 펄서팅 진공을 의미합니다.
