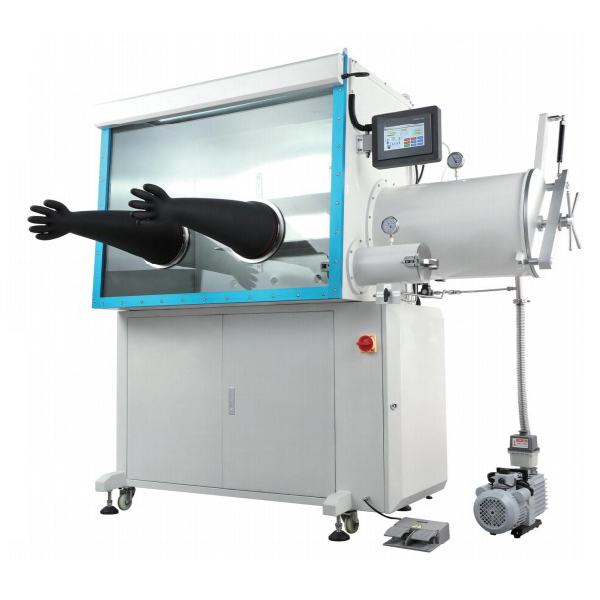

재순환 정화 시스템이 장착된 삽입 가스 글러브 박스

삽입형 가스 글러브 박스 시리즈

삽입형 가스 글러브 박스는 첨단 재순환 정화 시스템과 제어 시스템을 통해 불활성 가스로 채워져, 불활성 환경에서 산소와 수분 함량이 1ppm 이하인 고순도 대기를 제공하여 특정 세정 응용 분야를 충족시킬 수 있습니다. 삽입형 가스 글러브 박스는 내부 대기의 순도를 유지하여 실험의 정확성과 안전성을 보장하며, 화학, 재료 과학, 생명 공학 등 다양한 분야에서 널리 사용됩니다.

작동 원리

1. 박스 내 작업 가스는 PLC의 제어 및 모니터링 하에, 정화 컬럼(수소-산소 흡착기)과 박스 사이에서 파이프라인과 순환 팬을 통해 폐쇄 순환됩니다.
2. 작동 가스가 정화 컬럼을 통과할 때 물과 산소가 흡착된 후 박스로 되돌아오며, 주기 시간이 지남에 따라 박스 내 작동 가스의 물과 산소 함량이 점차 감소하여 최종적으로 1ppm 이하의 목표에 도달합니다.
3. 정화 컬럼은 일정 주기 후 흡착 포화 상태가 되면 재생하여 반복 사용이 가능합니다.

분자 체 수분 흡수 공정 정화 시스템

1. 가스 순환:상자 내 가스는 정화 컬럼으로 펌핑됩니다.
2. 흡착 단계:가스가 분자체 층을 통과하며 물이 선택적으로 흡착되고, 건조한 가스가 상자로 되돌아갑니다.
3. 포화 후 재생 단계:가열 및 진공 처리를 통해 분자체 재생이 이루어지며, 두 개의 정제탑 중 한 탑은 흡착, 다른 탑은 재생 작업을 수행하여 연속 가동이 가능합니다.

구리 촉매의 산소 흡수 및 재생 공정

1. 산소 흡수 단계:구리 금속이 산소와 반응하여 산화구리를 생성합니다.
2. 재생 단계:구리 촉매가 포화 상태에 도달하면 가열하거나 재생 가스를 통과시켜 구리 산화물을 구리로 환원시킵니다. 이렇게 재생된 구리 촉매는 산소 흡수를 위해 재사용되어 순환 구조를 형성합니다.

가스 글러브 박스 구성

• 수분 분석기:측정 범위 0~1000ppm, 모델 EA2-TX, 세척 및 재생 프로그램을 통해 초기 상태로 복원하여 오염으로 인한 폐기 문제를 방지합니다.
• 산소 분석기:측정 범위 0~1000ppm, 모델 senztx-110. 공기 노출 시 수명이 단축되는 연료 전지 문제를 방지하기 위해 zro2 센서를 사용합니다.
• 진공 펌프:펌핑 속도: 시간당 12㎥, 14.4㎥, 16㎥.

가스 글러브 박스 삽입 옵션 장비

• 냉장고:독립 제어 시스템, 박스 측면 패널에 통합. 본체 304 스테인리스 스틸, 선택 가능한 온도 0~-30°C 또는 0~-80°C.
• 가열 챔버:대형 전환 캐빈 구성 가열 시스템, 온도 0~200°C, 온도 제어 ±1°C.
• 다기능 구성:내장형 콜드 트랩, 가열판 또는 자석 교반기 등.
