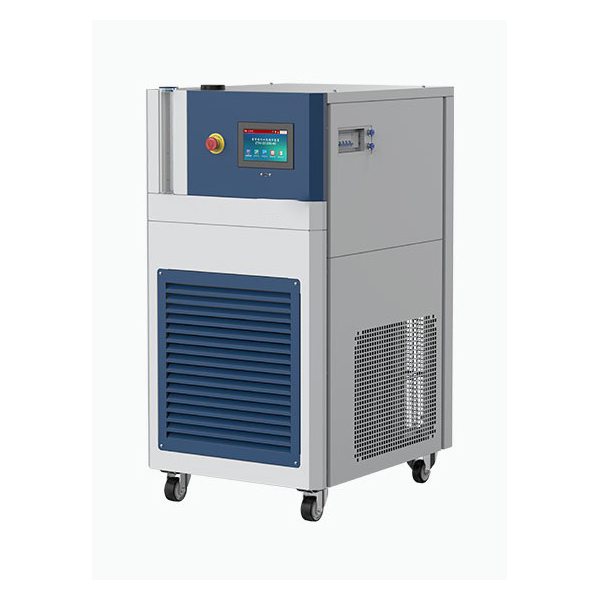

순환 난방 온도 조절기

냉각 기능이 있는 순환 가열 온도 조절기

순환 난방 온도조절기는 급속 냉각 및 고효율 난방 기능을 갖추고 있으며, 열전도유 또는 냉각수와 같은 온도 제어 매체를 폐쇄 회로 순환 방식으로 외부 장비로 운반하여 정밀한 온도 제어를 실현합니다.

설명

순환 가열 온도 조절기

순환 가열 온도조절기는 냉각, 가열, 순환 펌프 그룹 및 지능형 제어 모듈을 통합하며, 공랭식 또는 수랭식 냉각 방식을 선택할 수 있습니다. 반응 솥 온도 제어, 신소재 시험, 칩 열처리, 산업 공정 온도 조절과 같은 응용 분야에서 고정밀 열 관리에 이상적입니다. -40°C ~ +200°C 범위에서 안정적인 작동, PID 프로그램 온도 제어, 데이터 내보내기 및 원격 통신 기능을 통해 자동화 생산 및 과학 연구의 요구를 충족합니다.

핵심 기능

  1. 광범위한 온도 작동 능력:-40°C ~ +200°C 범위를 커버하여 저온 겔 반응부터 고온 분해 반응까지 대응 가능합니다.
  2. 고도로 통합된 모듈식 구조:냉각, 가열, 순환 및 제어 시스템을 하나의 컴팩트하고 효율적인 장치에 통합.
  3. 유연한 냉각 모드:공랭식 및 수랭식 콘덴서 형태 지원; 사용자는 현장 조건에 따라 선택 가능.
  4. 고해상도 터치 스크린 제어:7인치 트루 컬러 터치 스크린, 직관적인 조작, 데이터 곡선 표시 및 작동 기록 기능.
  5. 프로그램 온도 제어 기능:120개 그룹의 온도 제어 프로그램 지원, 각 프로그램당 100개 온도 구간 설정 가능, 선형 및 경사형 온도 상승/하강 구현.
  6. 자동 보호 메커니즘:과열, 과전류, 과부하, 지연 시작, 고전압 보호 등 안전한 작동을 위한 기능.
  7. 원격 통신 및 통합:MODBUS RTU 호환 RS485 인터페이스로 상위 시스템(DCS, SCADA) 연결이 가능하여 중앙 집중식 제어가 가능합니다.
  8. 팽창 탱크 설계:내장형 팽창 탱크 및 액체 레벨 모니터링이 열매체 부피 변화에 자동 대응하여 안정적인 순환을 보장합니다.
  9. 다양한 열전달 매체 적용:물, 에탄올, 실리콘 오일 등 다양한 유체를 지원하여 다양한 적용 요구사항을 충족합니다.

시스템 원리

  1. 냉동 원리:내장형 롤링 로터 밀폐형 압축기가 응축기, 모세관 조절, 판형 증발기를 통해 열매체체를 신속히 냉각합니다. 판형 열교환기는 컴팩트하고 효율적입니다. 공냉식에는 핀형 응축기를, 수냉식에는 동축 열교환기를 사용합니다.
  2. 가열 원리:열매유 전용 플랜지형 전기 히터는 높은 전력 밀도와 빠른 응답성을 제공하여 균일한 온도 분포를 보장합니다.
  3. 순환 및 팽창 메커니즘:고/저온 환경에 적합한 차폐 펌프가 지속적인 매체 흐름을 제공합니다. 단열 처리된 304 스테인리스 스틸 배관은 열 손실 및 부식을 방지합니다. 팽창 탱크는 부피 변동을 흡수하며, 액위 감지기가 안정적인 작동을 보장합니다.
  4. 제어 로직:PID 알고리즘이 실시간으로 온도 출력을 조정하며, 온도 곡선 설정, 고정값 및 프로그램 제어를 지원합니다. 소프트웨어는 데이터 기록, 곡선 표시, USB 내보내기 및 원격 통신을 지원합니다.

적용 분야

  1. 화학 및 제약 반응 온도 제어:고정밀 합성, 결정 배양, 의약품 중간체 제어.
  2. 신에너지 소재 개발:배터리, 초전도체, 탄소나노튜브 열순환 시험.
  3. 반도체 및 전자 부품 테스트:칩, 회로 기판의 신속 열응력 시험.
  4. 진공 시스템 열 제어 지원:진공 건조, 응축 회수 및 관련 장비와 연계.
  5. 항공우주 시뮬레이션 시험:변화하는 온도 환경에서 부품 성능 테스트.
  6. 대학 및 과학 연구 실험:연구 플랫폼 및 신뢰성 있는 실험을 위한 고정밀 온도 제어 제공.
기술적 매개변수
냉방 기능이 있는 순환 난방 온도 조절기
모델 HC10-4(W) HC10-10(W) HC10-12(W)
온도 범위 -40°C ~ +200°C
온도 안정성 ±0.5°C
총 전력 5.7kw 11.1kw 18.6kw
200°C에서의 냉각 능력 3kw 6kw 12kw
100°C에서의 냉각 능력 3kw 6kw 8.6kw
25°C에서의 냉각 능력 2.4kw 4.5kw 5.8kw
-10°C에서의 냉각 능력 1.4kw 4.2kw 4.5kw
-20°C에서의 냉각 능력 1.2kw 3.2kw 3.5kw
-30°C에서의 냉각 능력 0.85kw 2kw 2kw
-40°C에서의 냉각 전력 0.25kw 1.1kw 1.1kw
히터 정격 전력 3kw 6kw 12kw
냉각 방식 공랭식 또는 수냉식
냉매 R404A
순환 펌프 유량 분당 30L 분당 45L
순환 펌프 압력 1bar 1.4bar
순환 인터페이스 크기 R3/4
열매체 최대 점도 30cp
소음 수준 65db
통신 인터페이스 USB, RS485
보호 등급 IP20
오염 수준 2
주변 온도 5°C ~ 35°C
전원 380Vac, 50Hz, 3상
전류 10.5A 20A 33A
전기 연결 방식 삼상 4선식
외부 치수 640Wx860Dx1270H mm 750Wx1100Dx1420H mm 750Wx1100Dx1420H mm
무게 205kg 330kg 360kg
